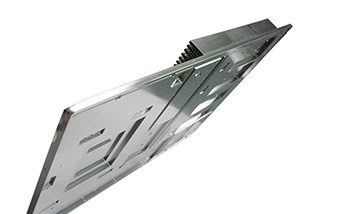

焊接型散熱器(soldering heatsink)，是在鋁或銅基底板上采用環保無鉛中溫錫焊工藝焊接上散熱鰭片，鰭片的形式可以是風琴片(FOLDED FIN，折疊Fin)或折彎片(L-FIN)或　扣合Fin 或直片或成套鰭片熱管組合材料等，材料一般是AL6063,AL6061,C1100等。

工藝特點：

1、鰭片密度高，散熱面積大，重量輕;對于單片的焊接，可以在底板上加工也溝槽再將片植入溝槽焊接，將鰭片的密度(間距可到1mm)與高度做到最大(可到150mm)。

2、基板可以進行復雜的機械加工，可以埋入熱管(Heat pipe)或均溫板(Vampor chamber)大幅度提高均溫能力;

3、采用中溫加工工藝不會氧化散熱器表面;

4、散熱器外形靈活，可以方便地加工階梯、安裝孔位、器件避讓位;

5、模具費用低廉，從微型到大型散熱器均能快速量產(除扣合Fin需要連續自動模具外);

6、低溫型焊接型散熱器的溫度工作范圍是-55度----190度;

7、可靠性高，已廣泛應用于IT設備與通訊設備散熱;

8、表面處理：鋁--需要鍍鎳才可焊接，紫銅--除銹除油即可焊接。

注：1、焊接型散熱器根據工藝可以分為高溫焊接和低溫焊接,對于高溫釬焊散器需700-800度的高溫來焊接。因此散熱器變形比較嚴重外觀比較難看無法進行后續加工如鉆孔銑槽等因此無法應用在對于裝配精度較高的設備。

2、低溫釬焊散熱器的焊接溫度在200-300之間基本無變形可以進行后續加工精度較高可應用于任何設備。
